菱形磚廠

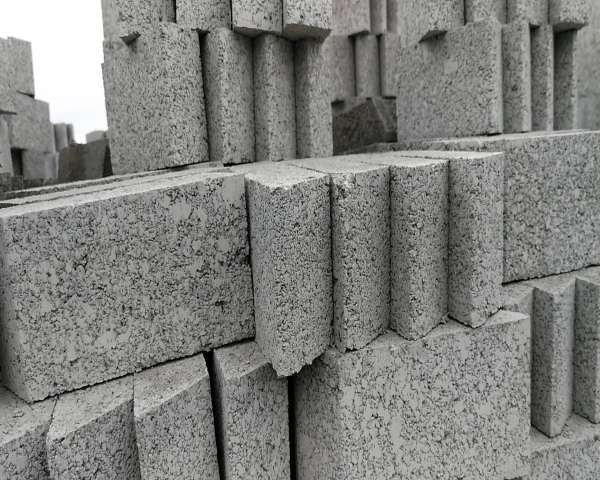

水泥磚配方

1、粘土：要含有一定量的松散顆粒，以利于拌水泥。含砂量少的粘土，可在土中配砂。含砂量少又較硬的粘土，須磨碎后再配砂。

2、水泥：摻入10%的425#普通硅酸鹽水泥，能提高磚的強度和耐水性能，浸水后不開裂。否則，一般磚會出現(xiàn)開裂現(xiàn)象。

3、外加劑：摻入少量外加劑（加強劑），除提高磚的硬結強度外，還能減少水泥用量，降低制品成本。

4、水：用水量適當，磚的強度就高。成型水分少，磚的強度則差，物料在模內阻力大，單面加壓，磚底面不密實；成型水分多，底面潮濕，出模時容易碰壞。當砂土含水率為3—5%，成型時的用水量以10%為宜。若原料細砂過多，則降至8%。

二、水泥磚制作工藝操作

1、混料時間：混料時間長就能混均勻。干混料20分鐘比10分鐘的強度提高15—23%；濕混料時間以物料不結塊為宜?；旌虾玫牧洗娣艜r間以2小時左右為宜，時間太長或太短，都會降低磚的抗壓強度。

2、成型壓力：粘土水泥磚成型時的壓力，以每平方厘米500公斤為好。在此壓力下，其制品抗壓強度高，耐水性能好。壓力太低，不易壓實。

3、養(yǎng)護條件：粘土水泥磚一般利用太陽能保護。日曬自然養(yǎng)護7天齡期的強度，相當于28天齡期強度的67—90%；28天齡期強度為一個季度齡期強度的80—95%。故如養(yǎng)護場地小，粘土水泥磚自然養(yǎng)護7天后就可出廠。

三、水泥磚是指利用粉煤灰、煤渣、煤矸石、尾礦渣、化工渣或者天然砂、海涂泥等(以上原料的一種或數(shù)種)作為主要原料，用水泥做凝固劑，不經(jīng)高溫煅燒而制造的一種新型墻體材料稱之為水泥磚。

怎樣區(qū)分水泥磚質量好壞

先看外觀，再聽聲音?，F(xiàn)在很多水泥磚從外觀上看就有一種酥的感覺，聽聲音很沉，再就是把磚打開，看里面，質量差的磚密實度很差。敲打聲音清脆質量較好。表面看起來光滑平整，結構力就要看你摔短之后會不會成散狀，如果散那結構受壓力不行，沒攪拌勻，沒壓緊或水泥比例少，較好的磚還是以前的土燒的紅磚。
